Ligação 12V a câmera traseira Aftermarket

Responder
Quinzico
Amateur
Amateur
Mensagens: 213
Registado: 22 Ago 2015, 16:17
Veículos: Golf 5 Variant
Localização: Lisboa

Ligação 12V a câmera traseira Aftermarket

Mensagem por Quinzico » 04 Out 2015, 17:26

Olá a todos,

Comprei um rádio aftermarket para o meu Golf MK5 e quando instalei a câmera traseira, está só funciona se o motor não estiver a trabalhar. Pelo que percebi, o problema é ter ido buscar os 12V à luz de marcha atrás. Existe algum ponto onde posso ir buscar os 12V na parte traseira, mesmo que tenha de por um relé para ligar quando a luz de marcha atrás estiver ligada?

Obrigado,
Helder Quinzico

Kaos
Amateur
Amateur
Mensagens: 221
Registado: 24 Jun 2010, 23:48
Veículos: Vw Jetta Mk5

Re: Ligação 12V a câmera traseira Aftermarket

Mensagem por Kaos » 10 Out 2015, 11:48

Boas,
em principio terás nas bagageira uma entrada de isqueiro, se sim pode ir ai buscar, se não tiveres tens mesmo de ir la a frente!

boa sorte com isso ;)
vw Jetta MK5 2.0 TDI
Feedback viewtopic.php?f=117&t=59458
Projecto viewtopic.php?f=20&t=68887
"Prefiro viver um dia como um lobo, que uma vida como um cordeiro"

Quinzico
Amateur
Amateur
Mensagens: 213
Registado: 22 Ago 2015, 16:17
Veículos: Golf 5 Variant
Localização: Lisboa

Re: Ligação 12V a câmera traseira Aftermarket

Mensagem por Quinzico » 13 Out 2015, 23:06

Obrigado Kaos,

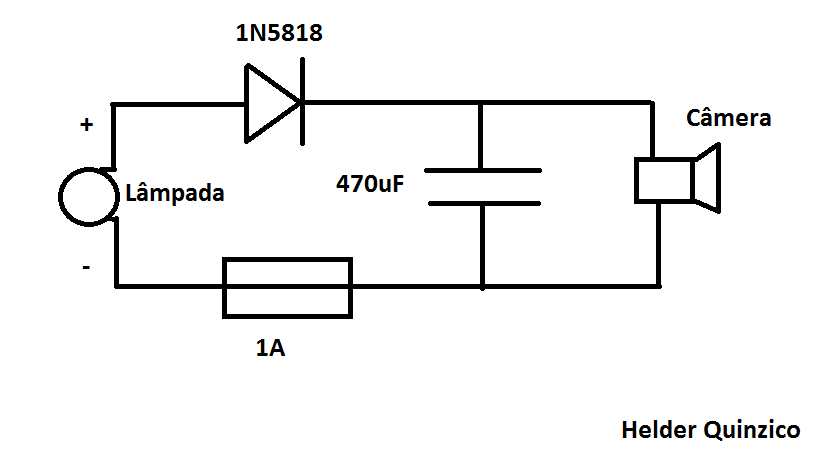

Estive a analisar o porquê da camera não ligar quando o motor está a trabalhar e verifiquei que o carro controla as lampadas por PWM. Este PWM tem cerca de 100 Hz e está ligado 85% do tempo. Como a camera necessita de 12V sempre continuo, esta não ligava. Assim, fiz um circuito com um díodo, condensador e fusivel e agora já está a funcionar apartir da luz de marcha atrás.

Aqui fica o circuito, podem necessitar:
Imagem

Avatar do Utilizador
lmqm
Rookie
Rookie
Mensagens: 176
Registado: 07 Mar 2007, 10:01
Localização: V.N.Gaia

Re: Ligação 12V a câmera traseira Aftermarket

Mensagem por lmqm » 13 Nov 2015, 12:21

K engenhoca, well done...

fernando1982
Beginner
Beginner
Mensagens: 19
Registado: 20 Fev 2008, 23:44

Re: Ligação 12V a câmera traseira Aftermarket

Mensagem por fernando1982 » 22 Dez 2017, 00:05

Boas malta desculpem o desenterrar deste tópico mas tenho o mesmo problema, como posso resolver isto?
Qual foi o material (referências ) usadas no esquema alguém sabe??

Cumprimentos

Quinzico
Amateur
Amateur
Mensagens: 213
Registado: 22 Ago 2015, 16:17
Veículos: Golf 5 Variant
Localização: Lisboa

Re: Ligação 12V a câmera traseira Aftermarket

Mensagem por Quinzico » 25 Mar 2018, 15:40

Olá Fernando, no esquema tens tudo. Só no condensador é que falta a tensão, que podes usar de 25V.
